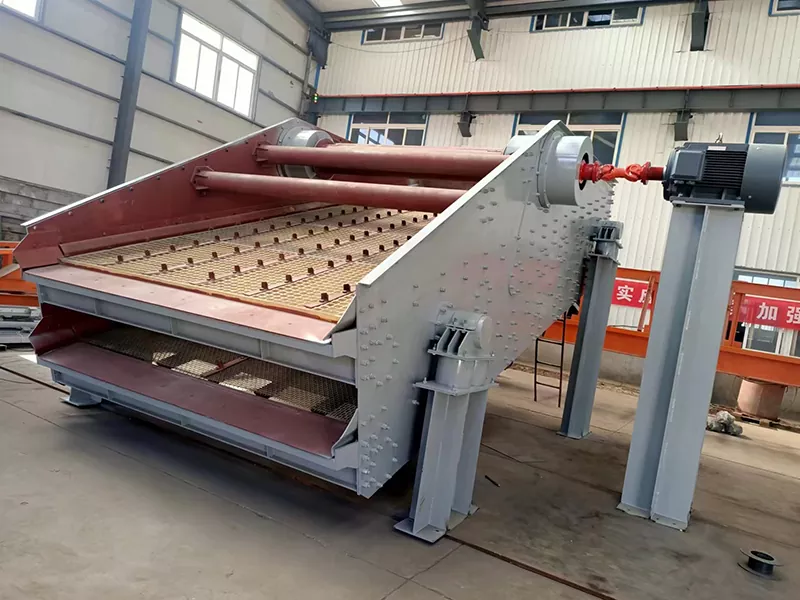

Écran vibrant rotatif

Écran vibrant rond

Epic est l'un des célèbres fabricants et fournisseurs d'écran de vibration du Rotary China. Notre usine est spécialisée dans la fabrication de l'écran vibrant rotatif. Chaque demande des clients est en cours de réponse dans les 24 heures. Le vibrateur est installé sur la plaque latérale de la boîte d'écran et est entraîné par le moteur à travers une cellule en V pour générer une force d'inertie centrifuge, forçant la boîte d'écran à vibrer. Le corps vibrant, c'est-à-dire la boîte d'écran, se déplace dans une trajectoire de mouvement circulaire approximative. Au cours de cette période, les matériaux plus petits que le diamètre du trou d'écran tombent dans le trou d'écran vers la couche inférieure et deviennent un sous-dimension de l'écran, et les matériaux plus grands que le diamètre du trou d'écran sont déchargés du port de décharge après le mouvement de saut continu, et enfin le travail de dépistage est terminé.

Avantages et caractéristiques

1. L'excentricité du bloc est utilisée comme force passionnante, et la force excitante est forte.

2. Le faisceau d'écran et la boîte d'écran sont connectés par des boulons à haute résistance sans soudage.

3. La machine à écran a une structure simple et est facile et rapide à maintenir.

4. Le couplage des pneus est utilisé, qui est flexible et se déroule en douceur.

5. La petite amplitude, la haute fréquence et la grande structure d'inclinaison font que la machine a une efficacité de dépistage élevée, un traitement maximal, une longue durée de vie, une faible consommation d'énergie et un faible bruit.

Principe de travail

La machine à écran vibrante circulaire se compose principalement d'une boîte d'écran, d'un maillage d'écran, d'un vibrateur, d'un dispositif de ressort d'amortissement des vibrations, d'un châssis, etc. L'amplitude est ajustée par un excitateur d'arbre excentrique cylindrique et un bloc excentrique. Le vibrateur est installé sur la plaque latérale de la boîte d'écran et est entraîné pour tourner par le moteur à travers une cellule en V pour générer une force d'inertie centrifuge, forçant la boîte d'écran à vibrer. La plaque latérale de la machine à écran est composée de plaques en acier de haute qualité, et la plaque latérale est connectée à la croix et à la base de l'excitateur avec des boulons à haute résistance ou des rivets de rainure de l'anneau. Le vibrateur est installé sur la plaque latérale de la boîte d'écran et est entraîné pour tourner par le moteur à travers un accouplement pour générer une force d'inertie centrifuge, forçant l'écran à vibrer.

L'écran vibrant doit être démarré lorsqu'il n'y a pas de matériau sur la surface de l'écran, et il est préférable d'éviter de démarrer la machine avec du matériau. La machine à écran ne peut être alimentée qu'après qu'elle se déroule en douceur. L'alimentation doit être arrêtée avant de s'arrêter et la machine doit être arrêtée après la suppression du matériau de surface. Le fonctionnement de la machine à écran doit être observé fréquemment pendant le travail. Si un mouvement anormal ou un son anormal est trouvé, la machine doit être arrêtée et vérifiée à temps pour découvrir la cause et éliminer le défaut.

Paramètre du produit

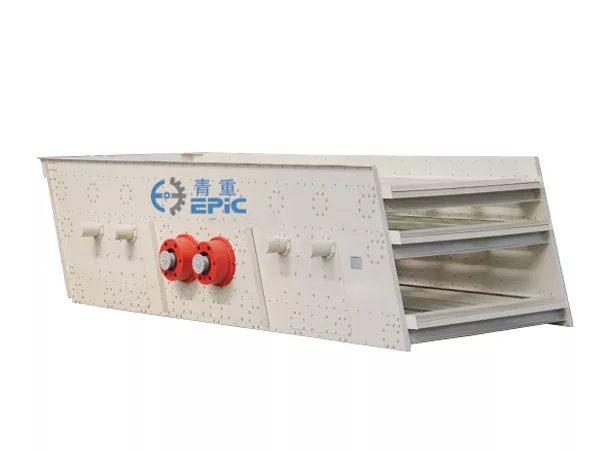

Écran vibrant circulaire de la série YKR

Série YKR Écran vibrant circulaire est un nouveau type d'écran vibrant avec des vibrations circulaires, des couches multiples et une grande efficacité. L'écran vibrant circulaire adopte un excitateur d'arbre excentrique simplifié et un bloc excentrique pour ajuster l'amplitude. L'écran de matériau a une longue ligne d'écoulement et plusieurs spécifications de dépistage. Il a les caractéristiques d'une structure fiable, d'une forte force d'excitation, d'une efficacité de dépistage élevée, d'un faible bruit de vibration, d'une durabilité, d'une entretien pratique et d'une utilisation sûre. Cet écran vibrant est largement utilisé dans diverses conditions de dépistage telles que la pierre, la métallurgie, l'exploitation métallique et le charbon. La taille générale des particules d'alimentation de la série YKH-H est <300 mm et la taille des particules de classification est de 2 ~ 150 mm. La taille générale des particules d'alimentation de la série YKR-SK est ≤ 250 mm et la taille des particules de classification est de 2 ~ 76 mm. L'écran peut être sélectionné à partir d'écran tissé métallique, d'écran en caoutchouc ou d'écran de polyuréthane, etc.

Caractéristiques structurelles:

1. Cette série d'écrans vibrants est divisé en structures monocouches et à double couche;

2. La fréquence, l'amplitude et l'inclinaison de la surface de l'écran de l'écran vibrant peuvent être ajustées;

3. L'écran vibrant adopte une structure de vibrateur externe excentrique en bloc;

4. Pendant le processus de sérialisation, l'écran vibrant a pleinement pris en compte les conditions spécifiques de mon pays et les exigences pour la généralisation, la normalisation et la sérialisation de divers composants de l'écran vibrant, et ont adopté une série de technologies avancées

Paramètre du produit
